Leírás

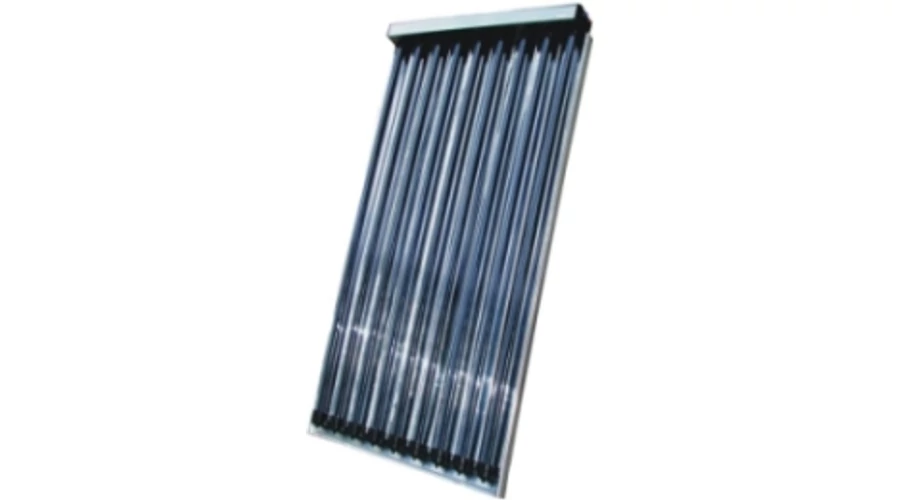

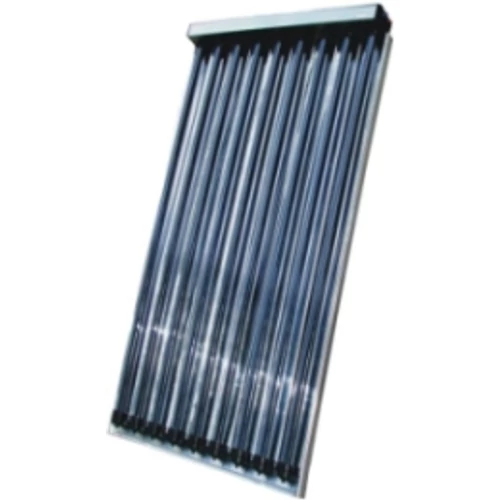

A vákuumcsöves kollektor rézcsöveire koaxiális üveg cső van elhelyezve, amely külső és belső rétege között vákuum van. A vákuum szigetelésnek köszönhetően minimálisra csökkenthetőek a veszteségek, amely téli időszakban kiemelten jó hatásosságú hőhasznosítást tesz lehetővé. A vákuumcsövek mögött parabolikus tükörfelület található, amely a beérkező napfényt a vákuumcső elnyelő felületére fókuszálja, így a cső teljes palástjának felületén hőátadás történik. A vákuumcsöves kollektor hengeres abszorber felületének köszönhetően az egész nap folyamán optimális szögben érkező napsugárzás miatt kiemelkedő a hőhasznosítás.
Fő jellemzők:
- Szelektív abszorber a nagymértékű sugárzáselnyeléshez
- Korrózióálló aluminium keret
- Időjárás viszontagságainak ellenálló szerkezet
- A vákuum hőszigetelésnek köszönhetően alacsony hőveszteség
- A speciális parabola tükörfelületnek köszönhetően nagy hatásfokú sugárzáselnyelés
- Sérülés esetén a vákuumcsövek egyenként cserélhetőek a rendszer leürítése nélkül
- A téli időszakban kiemelkedő hőhasznosítás miatt kifejezetten alkalmas fűtésrásegítésre
- SOLAR KEYMARK tanúsítvánnyal rendelkezik
Műszaki adatok:
|
Befoglaló méretek |
1105x1930x122 mm |
|
Tömeg |
33 kg |
|
Kollektor folyadékszállító réz csövei |
9 x Ø6 x 0,5 x 3560 mm |
|
|
2 x Ø15 x 1 x 1970 mm |
|
|
1 x Ø15 x 1 x 1110 mm |
|
Összekötő csőidomok átmérője |
15 mm |
|
Kollektor folyadék űrtartalma |
1,06 liter |
|
Szerkezet és CPC parabola anyaga |
alumínium |
|
Szelektív bórszilikát üveg vastagsága |
3,3 mm |
|
Bruttó kollektorfelület |
2,1 m2 |
|
Elnyelőfelület |
1,92 m2 |
|
Üresjárási hőmérséklet |
295°C |
|
Optikai hatásfok |
56,80% |
|
k1 hőveszteségi tényező |
1,24 W/m2 K |
|
k2 hőveszteségi tényező |
0,0038 W/m2K2 |
|
Maximális üzemi rendszernyomás |
6 bar |
|
Névleges folyadék térfogatáram |
1,2 liter/perc |
|
Sorba köthető kollektorok száma |
legfeljebb 5 |
